Ленточнопильный Станок Полуавтоматический Двухколонный Pilous ARG 330 DC S.A.F.
Pilous ARG 330 DC S.A.F. – это мощный двухколонный полуавтоматический ленточнопильный станок, разработанный для универсального использования при промышленной резке материалов в условиях серийного производства. Он сочетает в себе инновационную конструкцию, необыкновенную жесткость и выдающуюся точность пиления.
Обзор и Основные Преимущества
Станок Pilous ARG 330 DC S.A.F. имеет совершенно новую концепцию литья рамы станка и обновленный уникальный дизайн. Необыкновенно жесткая конструкция пильной рамы, установленной на массивном двухколонном каркасе, и перемещающейся по линейным направляющим позволяют достичь **превосходной жесткости всей системы** и **выдающейся точности пиления**. Ленточное полотно размером **3870 x 34 x 1,1 мм** позволяет проводить точный распил больших заготовок и обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.
Оптимальный зажим заготовки при пилении реализован за счет использования длинноходных тисков, зажимающих заготовку с обеих сторон от реза. Полный цикл пиления запускается при нажатии одной кнопки – происходит зажим материала, включение вращения пилы и подачи СОЖ, распила, выключения пилы и СОЖ, подъем рамы в исходное настраиваемое положение и разжим тисков. При переключении в ручной режим, можно управлять всеми функциями станка по отдельности. Управление станком происходит с помощью сенсорного дисплея с простым интуитивным интерфейсом. На дисплее можно задать высоту подъема рамы, в зависимости от размеров заготовок; на нем отображаются количество сделанных резов, режимы на которых происходит пиление, такие как скорость и подача, в мм/мин; нагрузка привода полотна и возможные ошибки, в случае их возникновения. Станок оборудован высокопроизводительным гидроагрегатом, с возможностью регулирования усилия зажима тисков.
Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Большая база станка и общий жесткий каркас гарантируют выдающуюся стабильность работы при любых нагрузках в процессе пиления.
Ключевые особенности и преимущества:
- Универсальное использование: Разработан для промышленной резки материалов в условиях серийного производства.
- Резка только под прямым углом (90°): Станок предназначен только для пиления под прямым углом, что обеспечивает максимальную точность и производительность для прямолинейных резов.
- Оптимальный зажим: Заготовка фиксируется за счет использования длинноходных тисков, зажимающих заготовку с обеих сторон от реза.
- Простой цикл пиления: Полный цикл пиления запускается при нажатии одной кнопки.
- Гибкое управление: В ручном режиме можно управлять всеми функциями станка по отдельности. Управление станком происходит с помощью сенсорного дисплея с простым интуитивным интерфейсом.
- Высокопроизводительный гидроагрегат: С возможностью регулирования усилия зажима тисков.
- Частотное регулирование скорости пилы: Позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что многократно увеличивает точность реза и стойкость ленточной пилы.
- Исключительная стабильность: Большая база станка и общий жесткий каркас гарантируют выдающуюся стабильность работы при любых нагрузках в процессе пиления.
- Базовая комплектация с конвейером для стружки: Установлен непосредственно под резом для оптимального сбора образующейся стружки.

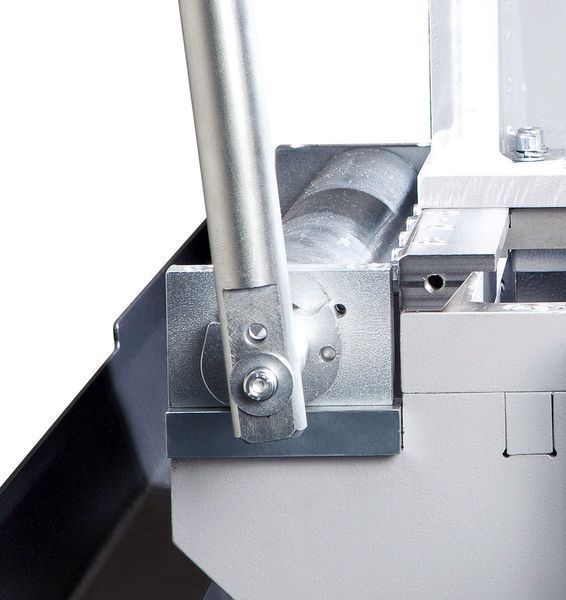

- Эксцентриковый ролик в зоне загрузки: Установлен в загрузочной зоне тисков, позволяет с легкостью передвигать тяжелые заготовки, избегая лишнего трения о загрузочную поверхность.
- LED-подсветка зоны обработки: Мощная светодиодная лампа, установленная на станке, обеспечивает качественное освещение.
- Высокая виброустойчивость: Несущие компоненты выполнены из отливок из серого чугуна.
- Надежность и долговечность: Использование шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы многократно увеличивает стойкость инструмента и точность распила. Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
- Бесшумный привод: С необслуживаемым червячным мотор-редуктором.
- Комплексная система СОЖ: Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обеих направляющих. Бак и помпа СОЖ размещены внутри тумбы станка.
- Контроль натяжения полотна: И аварийное выключение станка в случае разрыва полотна.
- Эргономичное управление: Станок прост в использовании благодаря эргономическому размещению элементов управления (электрических и гидравлических) на поворотном пульте.
Технические характеристики
| Параметр |
Значение (для 90°) |
| Ø (макс. диаметр резки) |
330 мм |
| 🔲 (макс. квадратная резка) |
310 мм |
| ▭ (макс. прямоугольная резка) |
360 x 310 мм |
| Длина ленточного полотна |
3870 x 34 x 1,1 мм |
| Главный двигатель |
400 В / 50 Гц / 3 кВт |
| Мотор помпы СОЖ |
400 В / 50 Гц / 0.12 кВт |
| Мотор гидростанции |
400 В / 50 Гц / 0.55 кВт |
| Сервомотор подачи |
1,3 / 2 кВт |
| Скорость подачи материала |
1,6 / 2,5 / 3 м/мин |
| Скорость пилы |
15 - 90 м/мин |
| Рабочая высота тисков |
855 мм |
| Объем бака гидросистемы |
25 л (ISO 6743/4 – HM) |
| Объем бака СОЖ |
30 л |
| Вес станка |
1170 кг |
| Габаритные размеры |
См. габаритный чертеж |
Стандартная Комплектация
- Полуавтоматический ленточнопильный станок ARG 330 DC S.A.F.
- Сенсорный дисплей для управления
- Высокопроизводительный гидроагрегат
- Конвейер для сбора стружки (встроенный)
- Эксцентриковый ролик в зоне загрузки
- Светодиодная лампа для подсветки зоны резки
- Частотный преобразователь для регулировки скорости пилы
- Раздающий лоток
- Пистолет высокого давления
- Щетка для снятия стружки KDM (с приводом от ведомого шкива)
- Индикатор натяжения пилы
Дополнительные Опции (для повышения эффективности)
- Гидравлический прижим HVP: Используется для зажима пакета заготовок. Обеспечивает фиксацию заготовок сверху.
- Смазка масляным туманом: Распыление масляного тумана на режущую кромку, заменяет традиционное охлаждение СОЖ, особенно для профильной резки.
- Лазерный указатель: Проецирует линию реза на заготовку, ускоряет установку и позиционирование.
- Упор: Со шкалой для выставления размера отрезаемых заготовок длиной до 500 мм.
- Щетка для снятия стружки (с независимым приводом): Дополнительная стальная щетка для удаления стружки.
- AG Регулятор усилия резания: Гидравлически управляемое регулирование усилия подачи пилы в зависимости от обрабатываемости материала в процессе пиления. Снижает время распила и увеличивает срок службы инструмента.
- Сигнальный фонарь M2: Служит для дистанционного контроля рабочего статуса станка. Сигнал, подаваемый яркими светодиодами, виден с любой стороны станка благодаря уникальной конструкции отражателей. Зеленый свет – станок находится в рабочем режиме, происходит распил заготовки. После отрезки и остановки пилы, фонарь перестает гореть, обозначая готовность к следующему резу. Красный свет – приводит к остановке станка. Индикация неисправности, такой как поломка пилы, перегрузка мотора, открытие защитных кожухов и прочих внештатных ситуаций.
- Дополнительный ролик: Устанавливается позади реза. Облегчает подачу длинных заготовок.
- Контейнер для сбора стружки (с колесиками): Для более удобного перемещения и выгрузки стружки контейнер оснащен колесиками и переворотным механизмом.
Pilous ARG 330 DC S.A.F. – это инвестиция в высокую производительность, точность и надежность вашего производства. Свяжитесь с Hoper-Trade.com.ua для получения дополнительной информации и консультации по этой модели.
