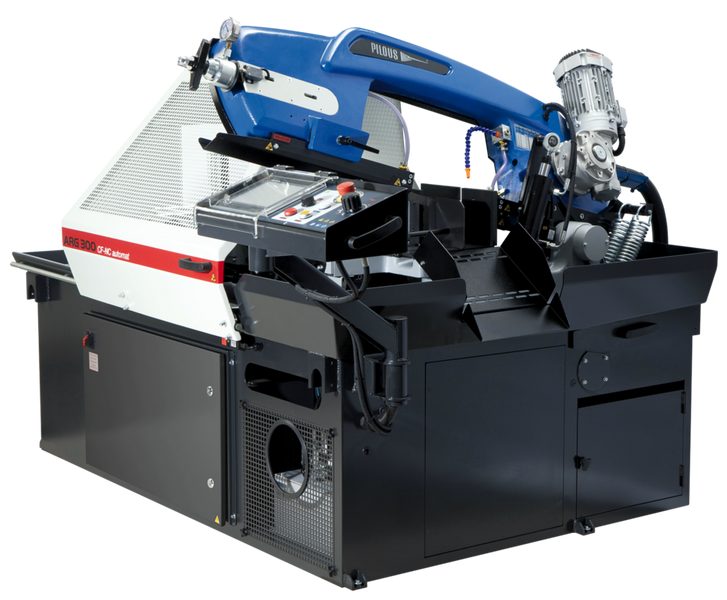

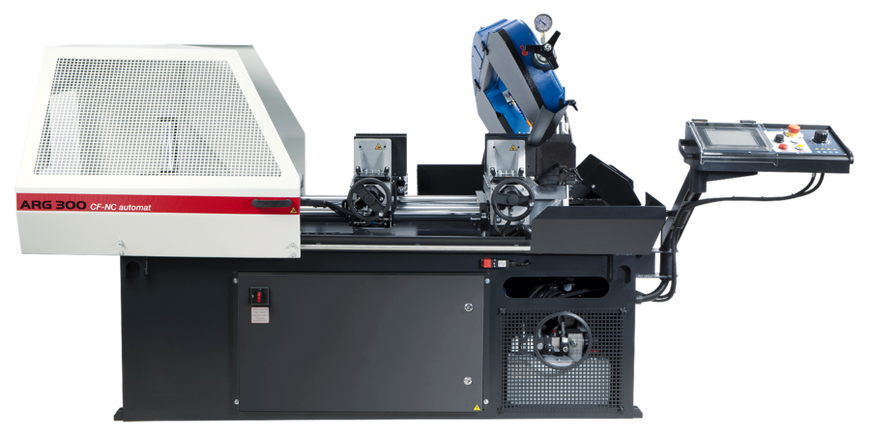

Ленточнопильный станок автоматический маятниковый ARG 300 CF-NC automat
Представляем ARG 300 CF-NC automat – полностью автоматический ленточнопильный станок маятникового типа, разработанный для пиления больших серий заготовок в условиях поточного непрерывного производства. Этот станок идеально подходит для обработки как обычных, так и труднообрабатываемых материалов, а также заготовок с большим сплошным сечением, обеспечивая непревзойденную точность и скорость.
Станок оборудован новой системой управления и сервоприводом для подачи заготовок. Сервопривод с прецизионной шарико-винтовой парой (ШВП) обеспечивает максимальную точность и скорость подачи, даже при отрезке заготовок большой длины. Это гарантирует стабильное качество и высокую производительность.
Преимущества и особенности ARG 300 CF-NC automat:
ARG 300 CF-NC automat сочетает в себе передовые технологии и прочную конструкцию, что делает его незаменимым для современных производств:
- Полностью автоматический режим работы: Предназначен для пиления больших серий заготовок в непрерывном производстве, минимизируя вмешательство оператора.
- Высокая точность подачи: Сервопривод с прецизионной ШВП обеспечивает максимальную точность и скорость подачи заготовок, даже большой длины. Доступна возможность выбора скорости подачи заготовок: 1.6, 2.5 или 3 м/мин. Максимальная длина единичного хода – 500 мм.

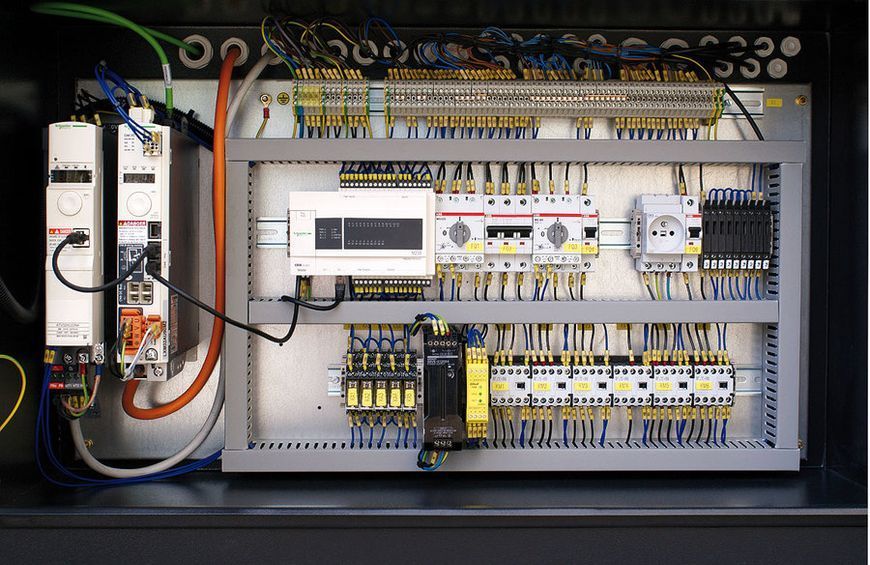

- Интеллектуальная система управления (ЧПУ): Поворотный пульт управления оснащен большим цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка, позволяет записывать более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой. Предусмотрена возможность записи комментариев к каждой программе (например, номер чертежа или имя изделия), а также задания программ процессов резки для различного числа заготовок с разными размерами при беспрерывной работе.
- Гибкие режимы работы: Станок может работать как в автоматическом и полуавтоматическом, так и в ручном режимах, обеспечивая максимальную адаптивность к производственным потребностям.

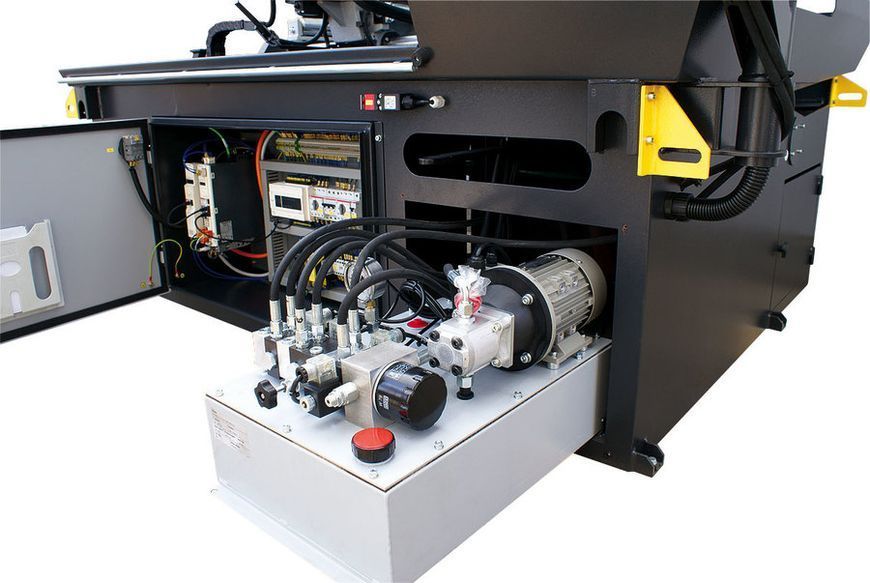

- Гидравлическая система управления: Зажим тисков, подача и подъем пильной рамы в заданную позицию, в соответствии с размерами деталей, производится гидравлической системой.
- «Плавающие» подающие тиски: Компенсируют изогнутость заготовок по длине и обеспечивают неизменную точность позиционирования. Регулирование давления зажима подающих и основных тисков включено в базовую комплектацию.
- Плавная регулировка скорости резания: Использование частотного регулирования привода вращения пилы позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что многократно увеличивает точность реза и стойкость ленточной пилы.
- Исключительная жесткость конструкции: Максимальная точность подачи и резки обеспечивается очень жесткой конструкцией станка, наличием массивных основных узлов, отлитых из серого чугуна, и жесткой рамы подающего механизма. Это повышает виброустойчивость станка.
- Стабильность и надежность: Крупногабаритная тумба и массивные узлы крепления рамы, большая поверхность загрузочной зоны стола делают работу станка абсолютно стабильной и точной даже при обработке очень крупных заготовок.
- Бесшумный привод: С необслуживаемым червячным мотором-редуктором.
- Эффективная система охлаждения СОЖ: Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих. Бак и помпа СОЖ размещены внутри тумбы станка.
- Контроль натяжения полотна: Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна. Индикатор натяжения пилы позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.
- Современная конструкция рамы: Позволяет резать крупные заготовки как перпендикулярно, так и под углом (от 0⁰ до 45⁰).
- Долговечность инструмента: Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы многократно увеличивает стойкость инструмента и точность распила.
- Надежные компоненты: Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.

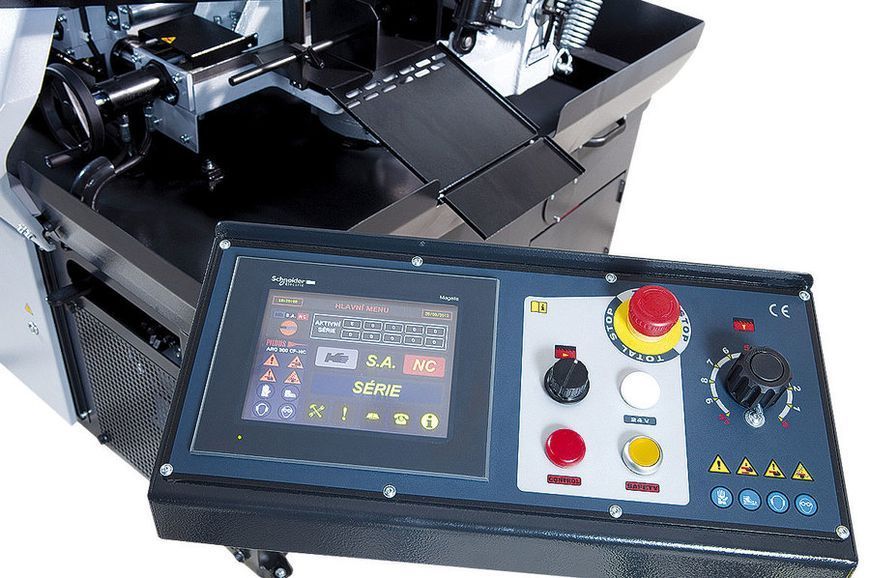

- Удобное управление: Станок прост в использовании благодаря эргономичному размещению на поворотном пульте элементов управления (электрических и гидравлических).
Технические характеристики ARG 300 CF-NC automat:
| Характеристика |
Значение |
| Рез круглой детали под углом 90° |
300 мм |
| Рез квадратной детали под углом 90° |
285 мм |
| Рез прямоугольной детали под углом 90° |
305 x 290 мм |
| Рез круглой детали под углом 45° |
240 мм |
| Рез квадратной детали под углом 45° |
220 мм |
| Рез прямоугольной детали под углом 45° |
235 x 130 мм |
| Главный двигатель |
400 В / 50 Гц / 2.2 кВт |
| Мотор помпы СОЖ |
400 В / 50 Гц / 0.05 кВт |
| Мотор гидростанции |
400 В / 50 Гц / 0.55 кВт |
| Серводвигатель |
400 В / 50 Гц / 1.3 / 2 кВт |
| Скорость подачи заготовок |
1.6 / 2.5 / 3 м/мин |
| Скорость пилы |
15 – 90 м/мин |
| Высота стола тисков |
850 мм |
| Объем бака гидросистемы |
26 л (ISO 6743/4 – HM) |
| Объем бака СОЖ |
35 л |
| Вес станка |
1020 кг |
Стандартная комплектация ARG 300 CF-NC automat:
В стандартную комплектацию станка входят все необходимые элементы для начала продуктивной работы:
- Гидравлические тиски
- Автоматический шнековый конвейер для удаления стружки (или съемный контейнер для стружки - уточняется по комплектации)
- Щетка для очистки стружки
- Контроль скорости пилы
- Автоматический подъем/опускание пильной рамы
- Частотный преобразователь (для регулирования скорости вращения пилы)
- Пистолет высокого давления (для очистки рабочего пространства)
- Съемный контейнер для сбора стружки (с колесиками и переворотным механизмом)
- Индикатор натяжения пилы
- Система охлаждения СОЖ
- 20-градусный угловой режущий инструмент (уточнение: данная формулировка может относиться к общей возможности угловой резки до 45° или быть специфичным аксессуаром)
- Панель управления с сенсорным дисплеем
- Подвижные и основные тиски с регулировкой давления зажима
- Руководство пользователя и техническая документация
- Гарантийный талон
Дополнительная комплектация и аксессуары (опции):
Для расширения функциональных возможностей и оптимизации работы станка доступны следующие опции:
- Микрораспылитель (Micro Spray): Для минимальной смазки, подходящей для определенных видов резки. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.
- 3-метровая подающая/принимающая секция (рольганг)
- 3-метровая моторизованная подающая/принимающая секция (рольганг)
- Плавающие подающие тиски для пакетной резки (Demet Kesim Çene): Обеспечивают фиксацию нескольких заготовок сверху, компенсируя их изогнутость.
- 1.2-метровая подающая/принимающая секция (рольганг)
- Лазерный указатель линии реза: Проецирует линию реза на заготовку, сокращая время установки и упрощая позиционирование.
- Контейнер для магнитного сепаратора: Оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки. Легко снимается при заполнении и легко моется.
- Магнитный сепаратор: Очень удобен для удаления мелкодисперсной стружки, экономит время на очистке охлаждающей жидкости и продлевает её срок службы. Устройство легко снимается и моется.
- Галогенная лампа: Обеспечивает качественное освещение зоны реза станка в затемненных производственных помещениях.
Выберите ARG 300 CF-NC automat для максимальной эффективности и точности вашего производства! Свяжитесь с нашими специалистами для детальной консультации и индивидуального предложения.
