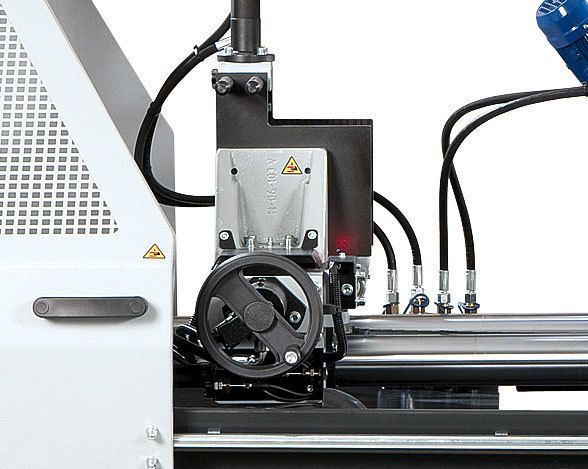

Стрічкопильний станок автоматичний маятниковий Pilous ARG 330 CF-NC automat
Представляємо Pilous ARG 330 CF-NC automat – повністю автоматичний стрічкопильний станок маятникового типу, призначений для пиляння великих серій заготовок в умовах поточного безперервного виробництва. Цей верстат ідеально підходить для обробки як звичайних, так і важкооброблюваних матеріалів, а також заготовок з великим суцільним перерізом, забезпечуючи неперевершену точність та швидкість.
Станок обладнаний абсолютно новою системою керування та сервоприводом для подачі заготовок. Сервопривід з прецизійною кулько-гвинтовою парою (ШВП) забезпечує максимальну точність та швидкість подачі, навіть при відрізанні заготовок великої довжини. Це гарантує стабільну якість та високу продуктивність вашого виробництва.
Переваги та особливості Pilous ARG 330 CF-NC automat:
Pilous ARG 330 CF-NC automat поєднує в собі передові технології та надзвичайно жорстку конструкцію, що робить його незамінним для сучасних виробництв. Нова технологія лиття пиляльної рами та унікальний оновлений дизайн, а також використання литої пиляльної рами у поєднанні з масивною двоколонною конструкцією та лінійними направляючими, дозволяють досягти максимально можливої жорсткості системи та отримати надточний розпил будь-яких матеріалів.
- Повністю автоматичний режим роботи: Призначений для пиляння великих серій заготовок у безперервному виробництві, мінімізуючи втручання оператора.
- Висока точність подачі: Сервопривід з прецизійною ШВП забезпечує максимальну точність та швидкість подачі заготовок, навіть великої довжини. Передбачена можливість вибору швидкості подачі заготовок: 1,6 / 2,5 / 3 м/хв. Максимальна довжина одиничного ходу – 500 мм.
- Інтелектуальна система керування (ЧПК): Поворотний пульт управління оснащений великим кольоровим сенсорним дисплеєм. Система ЧПК керує всіма функціями станка, дозволяє записувати понад 60 індивідуальних програм різання з безперервним переходом від однієї до іншої. Передбачена можливість запису коментарів до кожної програми (наприклад, номер креслення або ім'я виробу), а також завдання програм процесів різання для різної кількості заготовок з різними розмірами при безперервній роботі.
- Гнучкі режими роботи: Станок може працювати як в автоматичному та напівавтоматичному, так і в ручному режимах, забезпечуючи максимальну адаптивність до виробничих потреб.
- Гідравлічна система керування: Затиск тисків, подача та підйом пиляльної рами в задану позицію, відповідно до розмірів деталей, здійснюється гідравлічною системою. "Плаваючи" подаючі тиски компенсують вигнутість заготовок по довжині та забезпечують незмінну точність позиціонування. Регулювання тиску затиску подаючих та основних тисків включено в базову комплектацію.
- Плавне регулювання швидкості різання: Використання частотного регулювання приводу обертання пили дозволяє плавно регулювати швидкість різання від 15 до 90 м/хв, що багатократно збільшує точність різу та стійкість стрічкової пили.
- Виняткова жорсткість конструкції: Максимальна точність подачі та різання забезпечується дуже жорсткою конструкцією станка, наявністю масивних основних вузлів, відлитих з сірого чавуну, та жорсткою рамою подаючого механізму. Це підвищує вібростійкість станка.
- Стабільність та надійність: Крупногабаритна тумба та масивні вузли кріплення рами, велика поверхня завантажувальної зони столу роблять роботу станка абсолютно стабільною та точною навіть при обробці дуже великих заготовок.
- Універсальність різання: Сучасна конструкція рами дозволяє різати заготовки як перпендикулярно, так і під кутом (від 0⁰ до 45⁰).
- Довговічність інструменту: Використання в станку шківів великого діаметра та тристоронніх твердосплавних направляючих пили багатократно збільшує стійкість інструменту та точність розпилу.
- Безшумний привід: З необслуговуваним черв'ячним мотором-редуктором.
- Ефективна система охолодження ЗОР: Високопродуктивний насос подачі СОЖ та можливість незалежного регулювання потоку на обох направляючих. Бак та помпа СОЖ розміщені всередині тумби станка.
- Контроль натягу полотна: Контроль натягу стрічкового полотна та аварійне вимкнення станка у разі розриву полотна. Індикатор натягу пили дозволяє оптимально натягувати стрічкову пилу та контролювати натяг у процесі роботи. Правильне натягнення багатократно збільшує термін служби інструмента та точність обробки.
- Надійні компоненти: Надійна конструкція вузлів станка та використання зарекомендованих комплектуючих гарантують довгий термін справної роботи.
- Простота використання: Станок прост у використанні завдяки ергономічному розміщенню на поворотному пульті елементів управління (електричних та гідравлічних).
- Оптимізоване полотно: У новій моделі використовується полотно шириною 34 мм та товщиною 1.1 мм (3870x34x1.1 мм), представлене на ринку широкою номенклатурою, для розпиловки важкооброблюваних матеріалів з великими суцільними перерізами, в тому числі нержавіючих та інструментальних сталей.
Технічні характеристики Pilous ARG 330 CF-NC automat:
| Характеристика |
Значення (90°) |
Значення (+45°) |
| Розпил круглої деталі |
330 мм |
250 мм |
| Розпил квадратної деталі |
320 мм |
240 мм |
| Розпил прямокутної деталі |
360 x 250 мм |
250 x 150 мм |
| Головний двигун |
400 В / 50 Гц / 3.8 кВт |
| Мотор помпи СОЖ |
400 В / 50 Гц / 0.12 кВт |
| Мотор гідростанції |
400 В / 50 Гц / 0.35 кВт |
| Серводвигун |
400 В / 50 Гц / 1,3 / 2 кВт |
| Швидкість подачі заготовок |
1,6 / 2,5 / 3 м/хв |
| Швидкість пили |
15 – 90 м/хв |
| Висота стола тисків |
850 мм |
| Об'єм бака гідросистеми |
26 л (ISO 6743/4 – HM) |
| Об'єм бака СОЖ |
35 л |
| Вага станка |
1350 кг |
| Розмір ріжучого полотна |
3870 x 34 x 1,1 мм |
Стандартна комплектація Pilous ARG 330 CF-NC automat:
У стандартну комплектацію верстата входять усі необхідні елементи для початку продуктивної роботи:
- Гідравлічні лещата
- Шнековий конвеєр для видалення стружки
- Щітка для очищення стружки (сталева, приводиться в рух веденим шківом)
- Частотний перетворювач (для регулювання швидкості обертання пили в діапазоні 15-90 м/хв)
- Лоток розвідний (продовження столу станка, що дозволяє відрізаним заготовкам скочуватися в контейнер, складається з 2-х частин)
- Пистолет високого тиску (для очищення робочого простору)
- Контейнер для збору стружки (з коліщатками та переворотним механізмом)
- Система охолодження ЗОР (високопродуктивний насос подачі СОЖ з незалежним регулюванням потоку, бак та помпа СОЖ розміщені всередині тумби станка)
- Контроль натягу стрічкового полотна та аварійне вимкнення станка у разі розриву полотна (з індикатором натягу пили)
- Посібник користувача та технічна документація
- Гарантійний талон
Додаткова комплектація та аксесуари (опції):
Для розширення функціональних можливостей та оптимізації роботи верстата доступні такі опції:
- Гідравлічний прижим HVP-NC (для зажима пакета заготовок, забезпечує фіксацію зверху, автоматично спрацьовує синхронно з основними тисками)
- Лампа галогенна (забезпечує якісне освітлення зони різання станка)
- Смазка масляним туманом (розпилення масляного туману на ріжучу кромку пили, замінює традиційне охолодження ЗОР, особливо при різанні профільних заготовок)
- Лазерний покажчик (проектує лінію різу на заготовку, знижує час установки та спрощує позиціонування)
- Щітка для зняття стружки з незалежним приводом (сталева щітка, видаляє стружку з пили в процесі роботи)
- AG Регулятор зусилля різання (одностороннє гідравлічно кероване регулювання зусилля подачі пили залежно від оброблюваності матеріалу)
- Конвеєр для стружки (видаляє стружку зі станка в контейнер, знижує тимчасові витрати на очищення, особливо при серійній різанні сплошних матеріалів)
- Контейнер для магнітного сепаратора (оцинкований, мелко перфорований, для ефективного збору стружки, легко знімається та миється)
- Магнітний сепаратор (для видалення дрібнодисперсної стружки, економить час на очищенні рідини та продовжує її термін служби, легко знімається та миється)
- Інші опціональні рольганги (якщо потрібні інші довжини або типи, крім стандартних)
Оберіть Pilous ARG 330 CF-NC automat для максимальної ефективності та точності вашого виробництва! Зв'яжіться з нашими фахівцями для детальної консультації та індивідуальної пропозиції.
