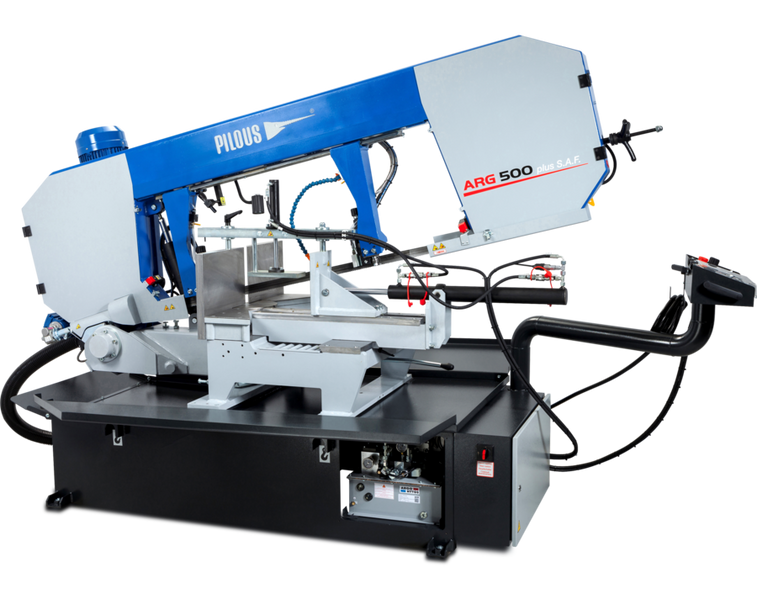

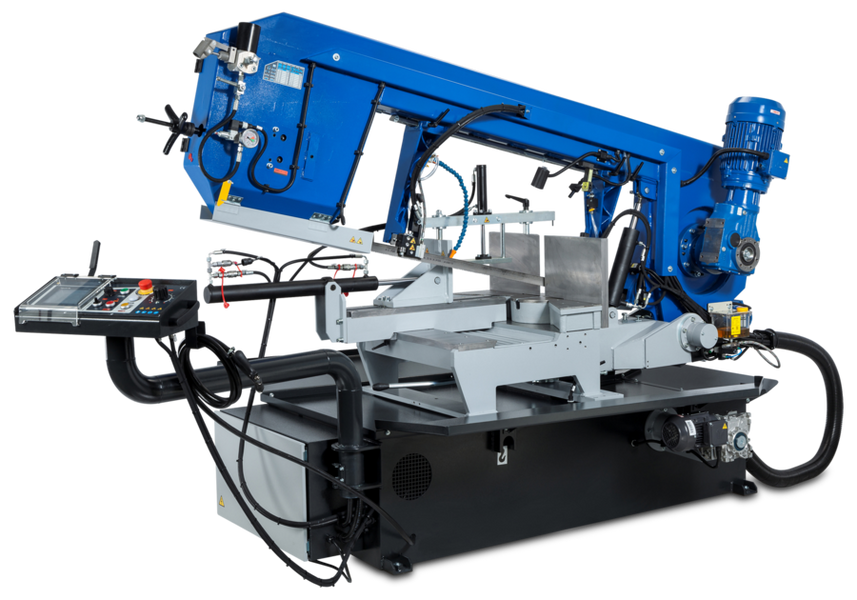

Piła taśmowa Pilous ARG 500 plus S.A.F. — Supermoc i Wyjątkowa Precyzja dla Produkcji na Skalę Przemysłową
Przedstawiamy Pilous ARG 500 plus S.A.F. – flagową piłę taśmową o nowoczesnej koncepcji masywnej ramy, zaprojektowaną do seryjnego cięcia detali o bardzo dużych pełnych przekrojach, w tym cięcia pod kątem. Ta sztywna piła przemysłowa nadaje się do użytku w każdych warunkach produkcji, gdzie wymagana jest obróbka bardzo dużych detali.
Brzeszczot taśmowy o wymiarach 6040 x 41 x 1.3 mm umożliwia precyzyjne cięcie detali o ogromnych rozmiarach. Ten brzeszczot jest szeroko dostępny na rynku i pozwala na obróbkę niezwykle szerokiego spektrum materiałów, w tym stali nierdzewnych i narzędziowych.
Główne zalety i innowacje:

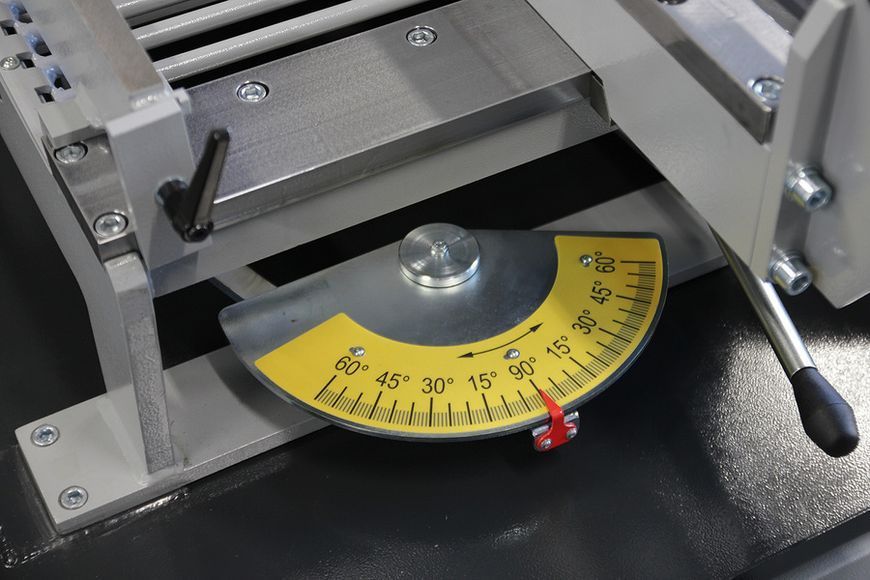

- Maksymalne możliwości cięcia: Nowoczesna koncepcja masywnej ramy umożliwia seryjne cięcie detali o bardzo dużych pełnych przekrojach oraz pozwala na obracanie ramy do 60° w obu kierunkach, co czyni ją idealną do wszelkich cięć kątowych.
- Nadzwyczajna wydajność: Maszyna jest wyposażona w wysokowydajny agregat hydrauliczny. Pełny cykl cięcia uruchamiany jest jednym naciśnięciem przycisku – następuje zaciśnięcie materiału, włączenie obrotów piły i podawania chłodziwa, cięcie, wyłączenie piły i chłodziwa, podniesienie ramy do pozycji wyjściowej i rozluźnienie imadła. Zapewnia to maksymalną wydajność, szczególnie przy cięciu dużych serii i trudno obrabialnych materiałów o pełnym przekroju.
- Wyjątkowa precyzja i adaptacja:
- Oba bloki prowadzące brzeszczot są wyposażone w hydrauliczne urządzenie do automatycznej regulacji posuwu podczas cięcia, co znacznie zwiększa precyzję cięcia i trwałość narzędzia.
- Wysokie wskaźniki wydajności osiągane są również dzięki zastosowaniu sterowania częstotliwością napędu obrotowego piły, co pozwala płynnie regulować prędkość cięcia od 15 do 90 m/min, wielokrotnie zwiększając precyzję cięcia i trwałość brzeszczotu taśmowego.
- Po przełączeniu na tryb ręczny można oddzielnie sterować wszystkimi funkcjami maszyny. Dzięki obecności stacji hydraulicznej, siła docisku imadła może być regulowana.
- Niezrównana stabilność i trwałość:
- Aby zapewnić maksymalną sztywność maszyny i precyzję pracy, rama obrotowa jest osadzona na stole obrotowym w masywnych łożyskach oporowo-promieniowych, z precyzyjną fabryczną regulacją napięcia wstępnego.
- Obrót ramy piły odbywa się wraz z obrotową podstawą, co eliminuje możliwość przecięcia powierzchni stołu. Aby ułatwić obrót, konstrukcja jest zamontowana na łożysku oporowym.
- Masywne imadła do prostego, szybkiego i niezawodnego mocowania detalu.
- Zastosowanie w maszynie kół o dużej średnicy i trójstronnych prowadnic z węglików spiekanych wielokrotnie zwiększa trwałość narzędzia i precyzję cięcia.
- Niezawodna konstrukcja podzespołów maszyny i zastosowanie sprawdzonych komponentów gwarantują długi okres bezawaryjnej pracy.
- Cichy napęd z bezobsługowym motoreduktorem ślimakowym.
- Zoptymalizowany system chłodzenia (SMO): Wysokowydajna pompa podająca chłodziwo i możliwość niezależnej regulacji przepływu na obu prowadnicach. Zbiornik i pompa chłodziwa są umieszczone wewnątrz podstawy maszyny.
- Wygoda i bezpieczeństwo:

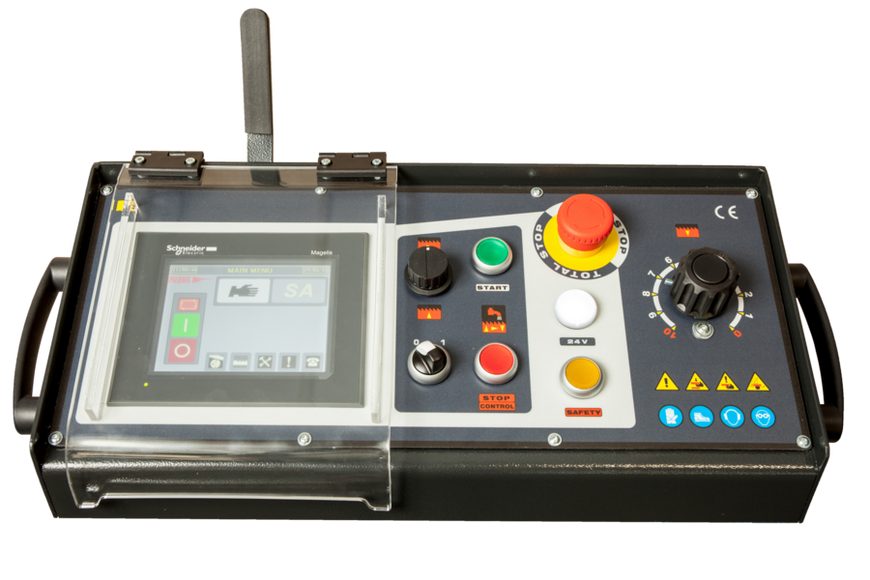

- Maszyna jest prosta w obsłudze dzięki ergonomicznemu rozmieszczeniu elementów sterujących (elektrycznych i hydraulicznych) na obrotowym panelu.
- Kontrola naciągu brzeszczotu taśmowego i awaryjne wyłączenie maszyny w przypadku zerwania brzeszczotu.
- Maszyna, w standardowym wyposażeniu, jest wyposażona w wyjmowany pojemnik na wióry lub, opcjonalnie, przenośnik wiórów. Na maszynie zainstalowana jest mocna szczotka z oddzielnym napędem do usuwania wiórów z zębów piły (wyposażenie standardowe).
Charakterystyka cięcia (mm):
| Typ materiału |
90° |
-45° |
+45° |
+/- 60° |
 |
500 |
500 |
500 |
350 |
 |
450 |
440 |
440 |
310 |
 |
620 x 450 |
440 x 450 |
430 x 450 |
310 x 400 |
Dane techniczne:
| Parametr |
Wartość |
| Brzeszczot taśmowy |
6040 x 41 x 1.3 mm |
| Silnik główny |
400 V / 50 Hz / 4 kW |
| Silnik pompy chłodziwa |
400 V / 50 Hz / 0.12 kW |
| Silnik stacji hydraulicznej |
400 V / 50 Hz / 0.55 kW |
| Prędkość piły |
15-90 m/min |
| Wysokość stołu imadła |
870 mm |
| Pojemność zbiornika systemu hydraulicznego |
26 l (ISO 6743/4 – HM) |
| Pojemność zbiornika chłodziwa |
35 l |
| Wymiary gabarytowe |
Gabarytowy чертёж |
| Waga maszyny |
1420 kg |
Standardowe wyposażenie:
- Piła taśmowa Pilous ARG 500 plus S.A.F.
- Brzeszczot taśmowy 6040 x 41 x 1.3 mm.
- System automatycznego cyklu hydraulicznego cięcia.
- Wbudowany falownik do płynnej regulacji prędkości piły.
- Dwustronny, hydraulicznie sterowany system automatycznej regulacji siły posuwu (Regulator siły AG).
- System podawania chłodziwa (SMO) z pompą i wewnętrznym zbiornikiem.
- Wyjmowany pojemnik na wióry.
- Potężna szczotka z oddzielnym napędem do usuwania wiórów z zębów piły.
- Ogranicznik do materiałów ze skalą o długości 500 mm.
- Pełny komplet dokumentacji i instrukcja obsługi.
Wyposażenie dodatkowe (opcje):
Rozszerz funkcjonalność swojej piły, aby uzyskać jeszcze większą wygodę i produktywność:
- Docisk hydrauliczny: Służy do mocowania pakietu detali od góry. Działa automatycznie synchronicznie z głównymi imadłami.
- Smarowanie mgłą olejową: Rozpylanie mgły olejowej na krawędź tnącą brzeszczotu. Zastępuje tradycyjne chłodzenie chłodziwem, szczególnie podczas cięcia detali o przekroju profilowym. Możliwe jest stosowanie olejów organicznych.
- Wskaźnik laserowy: Projektuje linię cięcia na detalu, skracając czas ustawienia i upraszczając pozycjonowanie.
- Ogranicznik do materiałów DR 380,400,500: Ogranicznik ze skalą do ustawiania wymiaru ciętych detali o długości do 500 mm.
- Wskazanie kąta obrotu LG 380/400/500: Cyfrowe skanowanie ustawionego kąta cięcia zapewnia szybkie i precyzyjne ustawienie. Wartość jest wyświetlana z dokładnością do 0,1 stopnia na centralnym ekranie dotykowym. Ta opcja jest zalecana przy częstym cięciu detali pod kątem.
- Hydrauliczne napinanie brzeszczotu ze wskaźnikiem ciśnienia HD: Zapewnia wygodne napinanie brzeszczotu taśmowego ręczną pompą hydrauliczną do wymaganej wartości zgodnie z manometrem i jego wskazaniami podczas użytkowania maszyny. Optymalne napinanie brzeszczotu jest niezbędne dla zwiększenia jego żywotności i precyzji cięcia.
- Przenośnik wiórów: Usuwa wióry z maszyny do pojemnika podczas pracy. Zmniejsza czas potrzebny na czyszczenie maszyny, szczególnie przy seryjnym cięciu pełnych materiałów, gdy powstaje duża ilość wiórów.
- Wskaźnik naciągu piły: Umożliwia optymalne napinanie brzeszczotu taśmowego i kontrolę naciągu podczas pracy. Prawidłowe naprężenie wielokrotnie zwiększa żywotność narzędzia i precyzję obróbki.
- Pistolet wysokociśnieniowy: Przeznaczony do czyszczenia przestrzeni roboczej maszyny.
- Napęd elektryczny o zwiększonej mocy BG: Napęd elektryczny z wydajniejszym silnikiem 5,5 kW zwiększa moc cięcia. Efektywny do wysokowydajnego cięcia twardych metali, np. stali nierdzewnej.
- Pojemnik na wióry (na kółkach): Dla wygodniejszego przemieszczania i opróżniania wiórów, pojemnik jest wyposażony w kółka i mechanizm przechylania.
- Hydrauliczne zatrzymanie ramy: Urządzenie umożliwia zatrzymanie ramy w wymaganej pozycji z panelu sterowania maszyny.
- Separator magnetyczny z pojemnikiem: Ocynkowany, drobno perforowany pojemnik ze stali nierdzewnej z separatorem wiórów do efektywnego zbierania wiórów. Łatwy do wyjmowania i czyszczenia.
- Lampa halogenowa: Zapewnia wysoką jakość oświetlenia obszaru cięcia. Niezbędna w warunkach zaciemnionych pomieszczeń produkcyjnych.
Pilous ARG 500 plus S.A.F. — to inwestycja w Twoją wydajność, precyzję i jakość. Wybierz niezawodność i innowacyjność dla swojej produkcji!
*Zdjęcia mogą różnić się od rzeczywistego produktu z powodu ciągłych ulepszeń.
